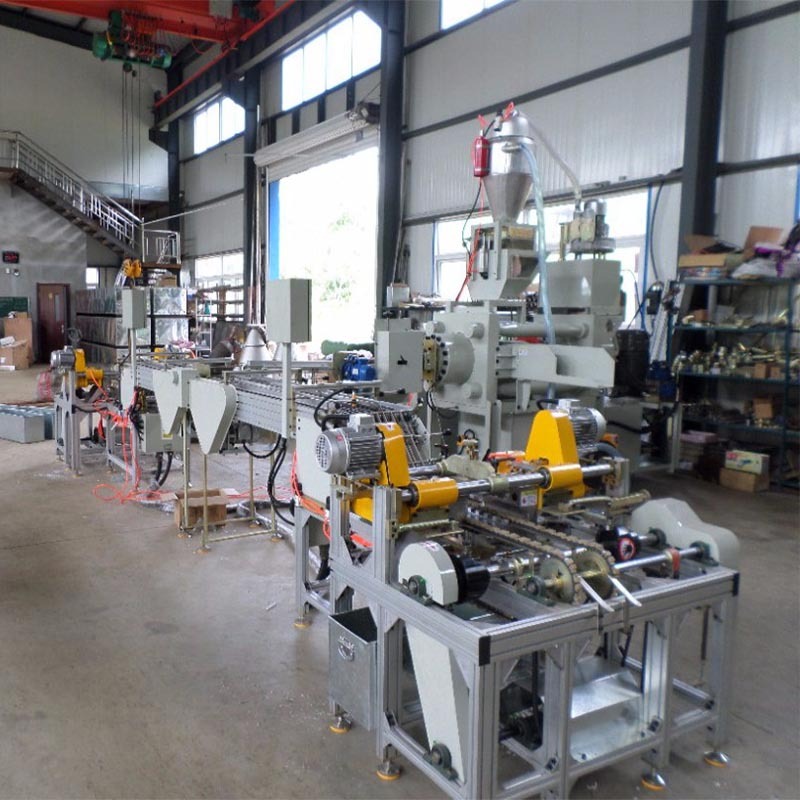

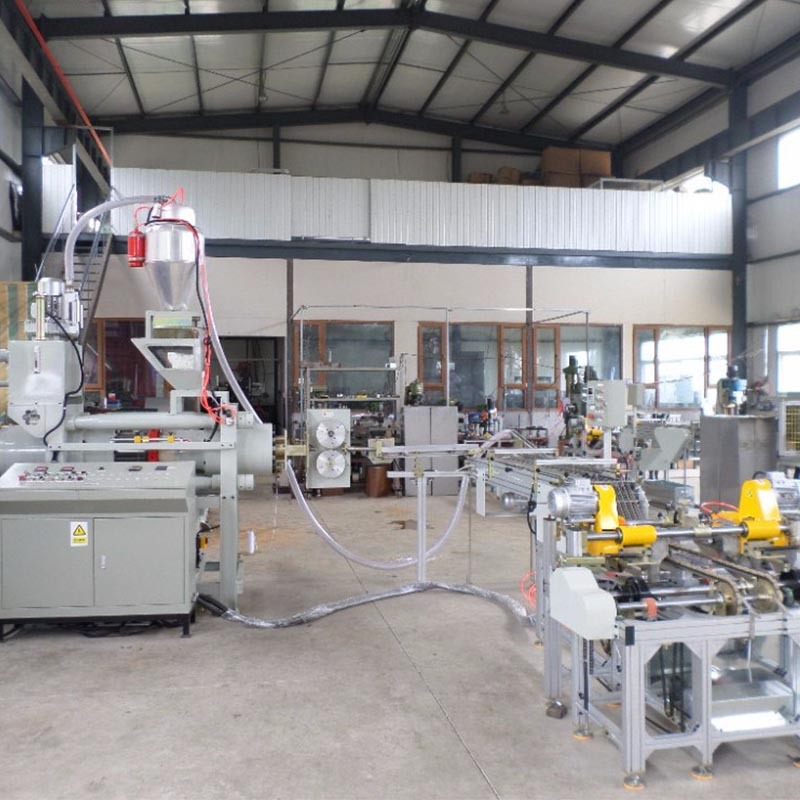

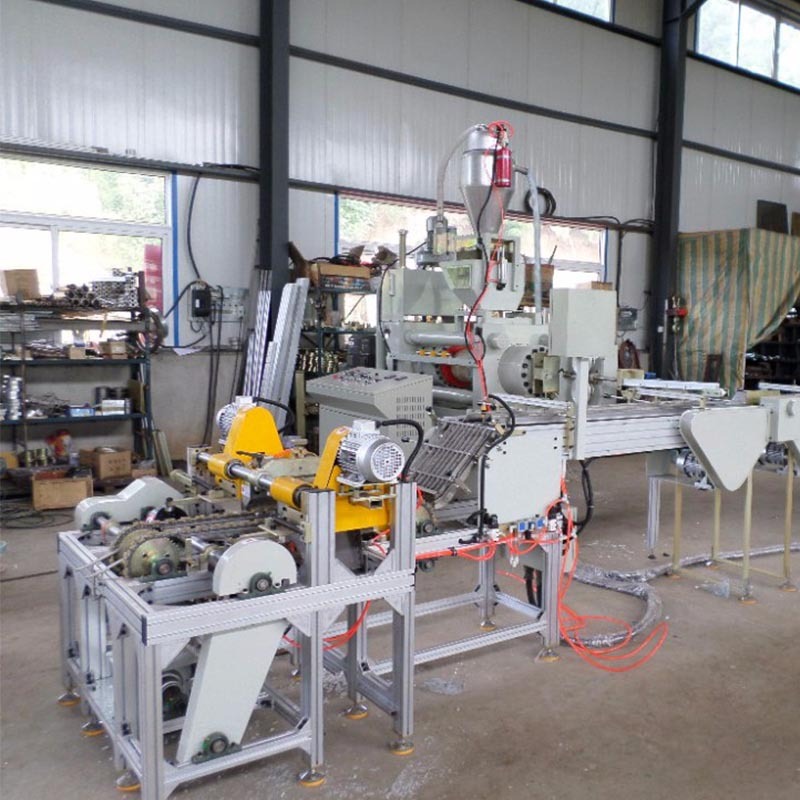

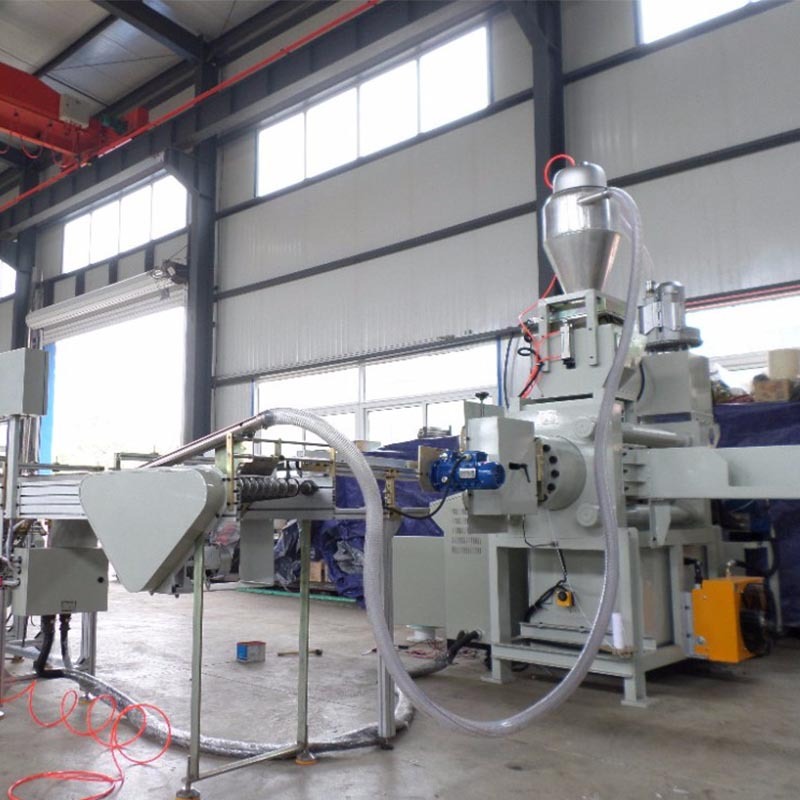

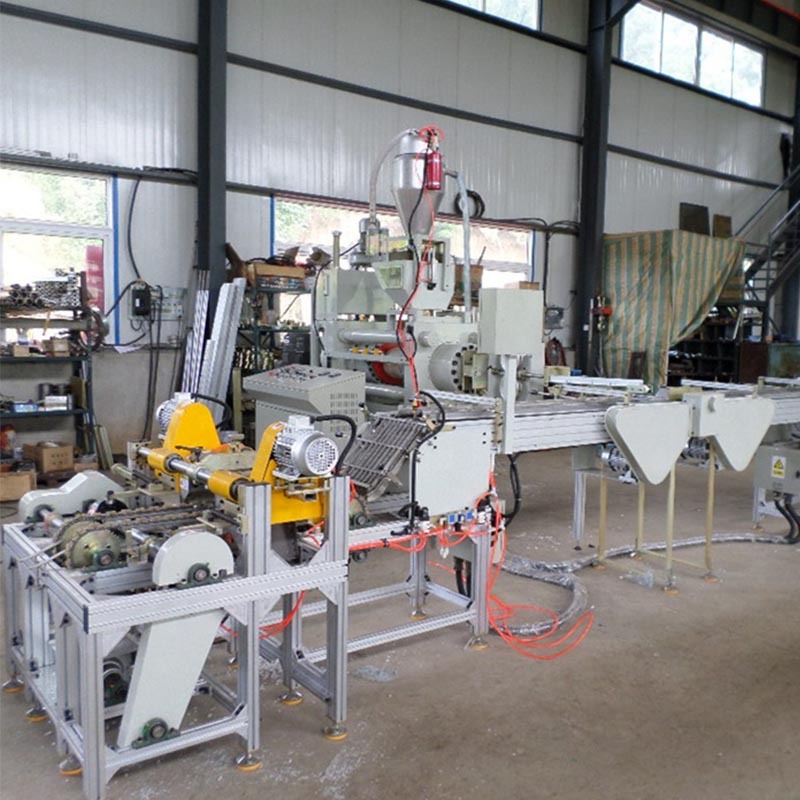

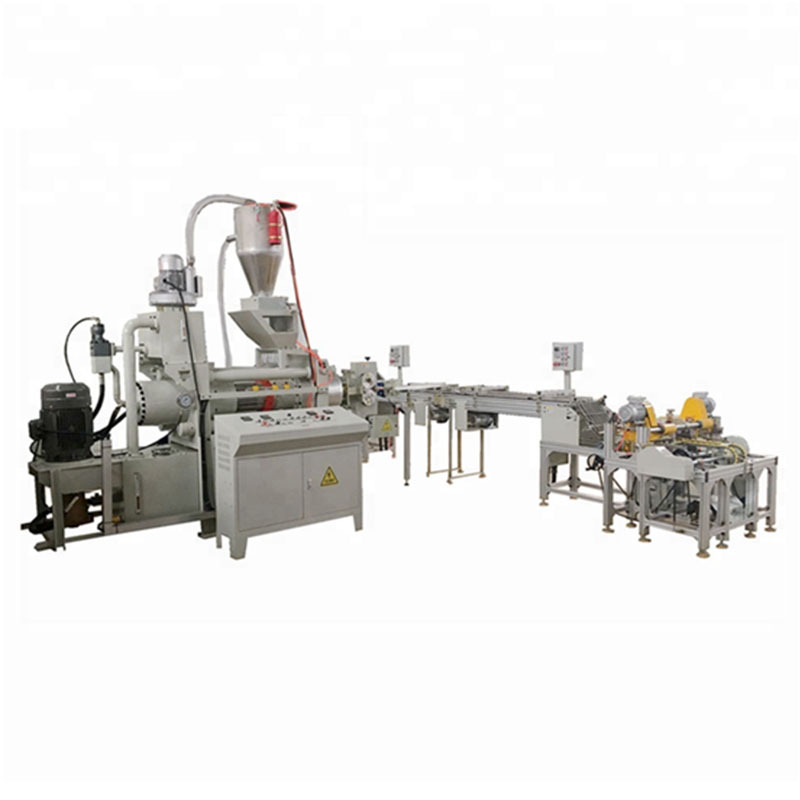

Machine automatique d'extrudeuse de bougie
La machine de fabrication de bougies par extrudeuse entièrement automatique peut être transformée en bougies piliers ou en bougies domestiques cylindriques.
Le brin de bougie extrudé à partir de la poudre ou des plaques de paraffine est coupé à la longueur de la bougie par des couteaux rotatifs. Ensuite, la tête et la base sont façonnées par une fraiseuse. En option, les bougies peuvent être fraisées de manière conique pour former des bougies coniques dans la gamme de bougies coniques intégrée au système.
- GAOWAX
- Chine
- 30 ~ 60 jours
- 50 ensembles par mois
- information
- vidéo
Principe de fonctionnement automatique de la machine d'extrudeuse de bougies Herrhammer :
Lorsque le piston revient, de la poudre de cire est injectée et le piston extrait la bande de cire deux fois. Les bâtons de cire sont coupés en bâtonnets de cire de la longueur requise avec une molette coupante.
Diamètres | 12-50mm |
Longueurs | 100-350 millimètres |
Capacité (un seul côté) | 6000 bougies/heure |
Capacité (double face) | 11000 bougies/heure |
Puissance de la machine principale | 22 kW |
Puissance de la machine partielle | 6,8 kW |
Dimensions | 5800×3800×3000(mm) |
Poids | 3800 kg |
Détails de l'' emballage | Un conteneur de 20 pieds suffit pour la machine |
Avantage de la machine d'extrudeuse automatique de bougies
1) Contrôleur programmable Mitsubishi (PLC)
2)Onduleur industriel Delta de Taiwan
3) Ensemble de cylindre d'usinage CNC complet, joints allemands dans le cylindre
4) Pompe à pression hydraulique avec plaque résistante à la corrosion de bonne qualité
Machine automatique d'extrudeuse de bougie But:
L'extrudeuse automatique de bougies utilise des particules de cire de paraffine entièrement raffinées ou semi-raffinées ou de la poudre de cire au-dessus de 56 degrés comme matières premières. Il peut extruder directement de la cire à tige ronde droite et de la cire à tige droite rayée. La forme du haut et de la queue de la bougie peut être modifiée en fonction des besoins, et elle peut également être utilisée pour l'extrusion de cire cylindrique de grand diamètre Φ30-Φ50.
Caractéristiques automatiques de machine d'extrudeuse de bougie de Herrhammer :
1. Il peut automatiquement compléter un processus de production complet d'alimentation, d'extrusion, de coupe et de sortie.
2. Adoptez le système hydraulique à piston, la programmation des instructions PLC, le travail automatique alternatif, le contrôle et le réglage de la conversion de fréquence, le fonctionnement global de l'équipement est stable et fiable.
3. Changer le diamètre, la longueur et la forme de la tête de la bougie est rapide et pratique.
4. Le noyau de cire et les bandes de cire sont extrudés de manière synchrone, ce qui peut ajuster l'élasticité du noyau de cire pour garantir la durée de combustion et la stabilité de la bougie.
5. Équipé d'une fonction de mesure de sortie, vous pouvez vérifier la sortie à tout moment.
Paramètres techniques de la machine automatique d'extrudeuse de bougies Herrhammer :
1. Gamme de production Cire à tige droite, cire rayée : Φ12-30 mm Longueur : 100-300 mm.
2. Capacité de production Φ12-25 mm Longueur : 100-200 mm, environ 11 000 pièces par heure (la longueur dépasse Le rendement diminue progressivement lorsque le diamètre est supérieur à 200 mm) * Dans des conditions de température de la matière première de 18 ℃ à 25 ℃, température de l'huile de 30 ℃ à 55 ℃.
3. Configuration de puissance : puissance du moteur principal 22 kW, puissance auxiliaire 6,8 kW.
4. Dimensions 5800×7600×3000 (mm).
5. Poids entier de la machine 4200 kg.
Installation et réglage :
Installer
1. Le site d'installation doit être spacieux et plat et les fondations au sol doivent être solides.
2. Lors du déplacement d'équipement, faites attention à la sécurité des personnes et de l'équipement.
3. Une fois l'équipement positionné, ajustez-le et fixez-le horizontalement.
4. Le refroidisseur hydraulique doit être connecté à l'eau froide en circulation.
Précautions:
1. Cette machine est conçue pour produire des bougies en forme de tige et est strictement interdite à d'autres fins. 2. La température de l'huile hydraulique doit être contrôlée à 30 ℃ - 55 ℃ et la température de la matière première doit être contrôlée à 18 ℃ - 25 ℃, sinon cela affectera le rendement et réduira la durée de vie de l'équipement. 3. Il est strictement interdit de placer des débris sur l'armoire de commande pour éviter la pluie et les éclaboussures. 4. La réparation et le remplacement des pièces électriques doivent être effectués par du personnel possédant les qualifications requises lorsque l'alimentation est coupée, et faire attention aux chocs électriques. 5. Les joints hydrauliques peuvent se desserrer en raison d'un transport hésitant, de vibrations, de dilatation et de contraction thermiques, et l'équipement doit être vérifié et resserré un par un après avoir fonctionné pendant un certain temps. 6. Pendant le fonctionnement de l'équipement, il est strictement interdit de toucher les pièces mobiles. Pendant le fonctionnement, évitez tout contact des vêtements avec les engrenages, les chaînes et autres pièces pour éviter d'être impliqué dans des accidents. 7. Le nettoyage des déchets de cire, le remplacement des moules, les réparations, etc. doivent être effectués à l'état d'arrêt. 8. L'équipement doit être utilisé sous surveillance.
L'extrudeuse adopte un mode intermittent pour l'opération d'extrusion. Le piston presse la poudre de cire en bandes de cire (avec noyau de cire). Lorsque le piston revient, de la poudre de cire est injectée et le piston extrait la bande de cire deux fois. Les bâtons de cire sont coupés en bâtonnets de cire de la longueur requise avec une molette coupante.
Dessin de fondation :
